　　電纜卷筒的分類

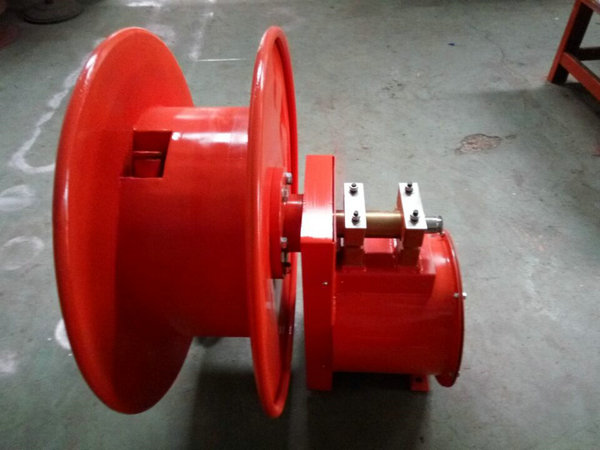

　　電纜卷筒分為：繃簧驅動式電纜卷筒和電機驅動式電纜卷筒。

　　一、繃簧驅動式電纜卷筒用于控制電纜的卷起和放出，主要用于起重機，堆垛設備或廢水處理技術等場合。

　　螺旋繃簧驅動卷筒愈加可靠，價格更低，能夠與電動卷筒彼此替換。特別是對于移動設備沒有內部電源的情況下。

　　繃簧驅動卷筒的法蘭由鍍鋅金屬板材制成，而且法蘭的外緣經過卷曲處理。卷軸中心由金屬板材制成，外層用聚酯涂層維護，能很好的起到避免腐蝕的作用。

　　二、卷筒規劃的基本原則

　　在右面的圖表中，繃簧卷筒“水平放線”和“垂直放線”的兩種使用方法都有表示。

　　橫向電纜裝置：

　　- 能夠向1或2個方向出線。

　　- 電纜在接連平面上拖拽或用間隔小于1m的支撐將電纜撐離地上。

　　-裝置高度從電纜拖拽平面到卷筒中心不超越1m。

　　- 不考慮電纜轉向

　　- 運行速度為： 10米/分鐘--60米/分鐘

　　-**加速度可達0.3 m/s²

　　垂直電纜裝置：

　　- 卷筒裝置在頂端

　　- 電纜呈現方向垂直向下

　　-運行速度為： 10米/分鐘--40米/分鐘

　　-**加速度可達0.3 m/s²

　　-自在下垂的電纜長度L0不考慮。

　　三、卷筒和電纜的挑選

　　假如使用在如下極點特殊的環境，強烈建議跟我們聯絡：

　　-運行速度小于10 m/min

　　- 強烈震動 - 使用在海上，鹽或許腐蝕性空氣中 -溫度低于-15 °C - 急彎路徑 - 需求強制導向(見下欄)

　　假如裝置了強制導向器有必要確保展平輥與壓花輥與鏡面輥之間的間隔為輥筒寬度的6倍。

　　繃簧卷筒有必要裝置在電纜能夠自在放出和卷起，而且沒有障礙物的方位上。強制導向和尺度太小的導向輪在任何情況下都不答應的。

　　四、卷筒類型 有AV12, AV19, AV28, AV40, AV50 和 AV60多個系列

　　選用熱鍍鋅鋼材料

　　可選聚酯涂層或不銹鋼卷筒

　　*多可滿意高達52極供電需求，這取決于選用電纜的橫截面積。

　　模塊化集電滑環，許用電流**達200A

　　防護等級高達IP65/66

　　適合室內和室外環境使用

　　電纜容量取決于電纜的厚度和鼓輪的品種，電纜長度**可達135m

　　五、繃簧卷筒選型需求提供的參數:

　　裝置類型

　　電纜參數: 直徑，每米的分量，*小曲折半徑(=鼓輪的半徑)

　　依據額定電流, **溫度和**的電纜層數決定所需電纜內芯尺度。

　　注意電纜層數會影響到電纜的正確選型。

　　依據供電點方位和行走長度核算卷筒卷起長度。

　　附加電纜長度 (和裝置方位)用來核算所需的電纜長度。

　　速度，裝置高度以及供電方法(末端供電仍是中間供電)來挑選繃簧。(供電點要能接受足夠的張力 )

　　六、主要裝置類型:

　　規范水平往復:水平裝置在移動設備上，電纜**點與卷筒之間的高度差在1m左右而且需求支撐離開地上。

　　提高組織: 選用卷筒在上，電纜自然垂下的垂直裝置方法。
